Liebherr LTM 1025

Maximální nosnost: 25 t při vyložení 2,5 m.

Podvozek

Rám: kompaktní komorová konstrukce odolná proti zkrutu z vysoce pevnostní ocele
Podpěry: 4-bodové podepření horizontálně a vertikálně plnohydraulicky ovládané. Možnost ovládání z kabiny jeřábníka.
Motor: 6-válcový vodou chlazený diesel motor LIEBHERR typ D916 TI, výkon 180 kW při 2 100 ot/min. Obsah palivové nádrže 300 l.
Převodovka: výkonově spínaná reversní převodovka s měničem točivého momentu a „LOCK-UP“ spojkou. 6 stupňů vpřed, 2 vzad, řazení předního náhonu a terénního chodu. Maximální rychlost 75 km/hod.
Nápravy: vpředu planetová osa s uzávěrkou diferenciálu – řízená, vzadu planetová osa s uzávěrkou diferenciálu – řízená
Pérování: hydropneumatické pérování hydraulicky ovládané s automatickou regulací nivelace
Řízení: mechanické řízení přední nápravy s hydraulickým posilovačem a reservním čerpadlem, řízení zadní nápravy plně hydraulicky. Hydrostatické řízení obou náprav z kabiny jeřábu.
Brzdy: provozní brzda – všechna kola bržděná tlakovzdušným, 2 okruhovým systémem; ruční brzda – pružinové válce na kolech obou náprav
Kabina: pozinkovaná dvoumístná kabina.
Elektrická instalace: 24 V, 2 baterie

Rám: kompaktní svařovaná konstrukce odolná proti zkrutu z vysokopevnostní ocele. 1-řadové kuličkové ložisko mezi rámem podvozku a nadstavbou, 360° neomezeně otočné.
Hydraulický systém: 1 axiální pístové čerpadlo s vychylovací deskou a 3-stupňovým zubovým čerpadlem, poháněné motorem podvozku. Otevřený hydr. okruh „LOAD-SENSING“ s možností pohybu všech funkcí jeřábu najednou.
Ovládání: pomocí servotlaku a dvou křížových ovladačů.
Zdvihové ústrojí: pohon konstantním pístovým hydromotorem. Navíjecí buben s planetovou převodovkou a integrovanou lamelovou brzdou.
Kyvné ústrojí: 1 hydraulický diferenciální válec s regulačním spouštěcím ventilem.
Otočné ústrojí: pohon hydromotorem. Planetová převodovka s integrovanou lamelovou brzdou s možností stupňové regulace rychlosti otáčení.
Kabina: plechová, pozinkovaná kabina s bezpečnostními skly. Kontrolní a ovládací elementy pro provoz jeřábu a podvozkové části.
Bezpečnostní zařízení: počítačový systém LICCON, včetně kontrolního a testovacího systému. Pojistné ventily v případě poškození hydr. trubek a hadic.

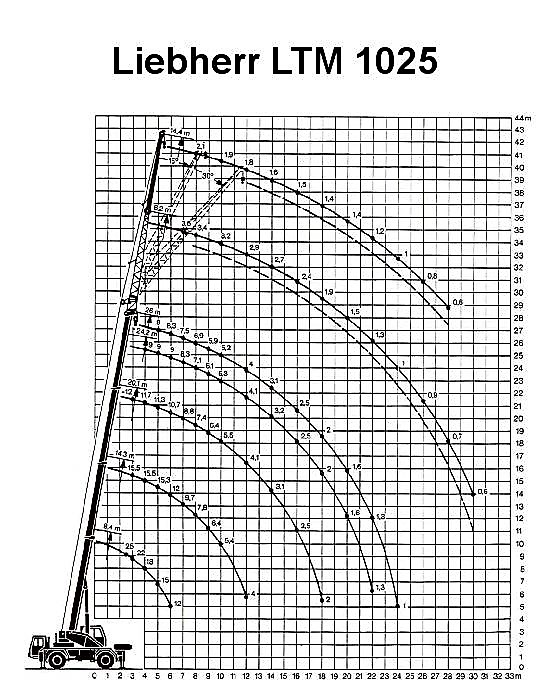

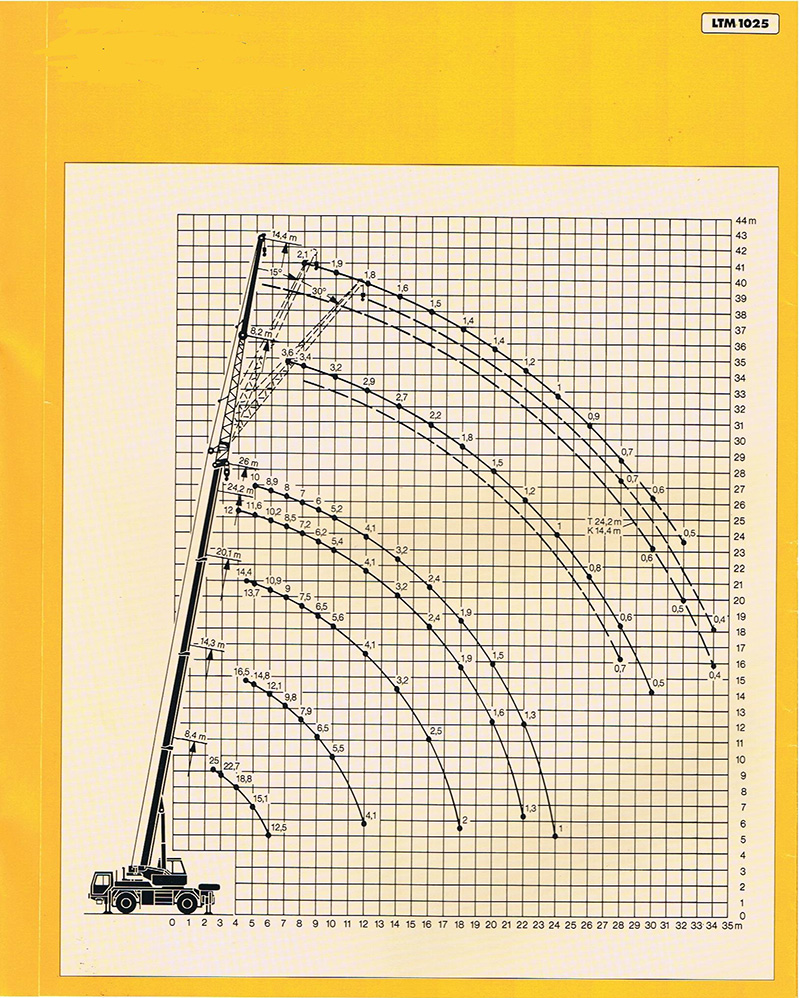

Teleskopický výložník: 1 základní a 3 výsuvné díly. Hydraulicky výsuvné i se zátěží. Délka výložníku 8,4–26 m.
Příhradová nadstavba: —
